电阻选购指南：从基础科普到精准选型

一、电阻介绍与选购要点

电阻简介
电阻是电子电路中最基础的无源元件，核心功能是限制电流、分配电压。根据欧姆定律（V=IR），电阻通过消耗电能调控电路工作状态，广泛应用于限流保护、信号采样、温度传感等领域。

选购核心要点

1. 阻值与精度

   • 标称阻值：遵循E24（±5%精度）、E96（±1%精度）标准序列（如1.8K、5.1K），避免非标阻值。
   • 精度等级：通用电路选±5%，精密仪器（如医疗设备）选±1%或±0.1%。

2. 功率与封装

   • 功率匹配：实际功耗需低于电阻额定功率（建议预留2倍裕度），例如0.1W功耗选0.25W电阻。
   • 封装尺寸：
     • 贴片电阻：0402（1/16W）、0603（1/10W）、2512（1W）
     • 插件电阻：大功率场景（如电源）选线绕或水泥电阻。

3. 温度系数与可靠性

   • 温漂（TCR）：精密电路选≤±100ppm/℃（如薄膜电阻），工业场景可放宽至±300ppm/℃。
   • 环境适应性：高温/高湿环境需防硫化电阻（如车规级AS系列）。

4. 特殊功能需求

   • 高频电路：选无感电阻（避免寄生电感）。
   • 过流保护：用PTC自恢复电阻或熔断电阻。

---

二、场景化产品推荐

根据应用场景与用户需求，精选6大类电阻：

1. 工业电力控制

场景：变频器制动、电机驱动
产品特性：高功率（100W+）、耐脉冲电流、铝壳散热

• 推荐产品1：大功率波纹线绕负载变频器制动刹车电阻（300W~1000W）


  • 价位：5~30元
  • 优势：波纹线绕结构散热快，耐受瞬时浪涌电流，50Ω~100Ω阻值覆盖主流变频器需求。
  • 适用群体：工业设备维修工程师、自动化产线集成商。

• 推荐产品2：变频器梯形铝壳刹车制动电阻


  • 价位：9.9元
  • 优势：梯形铝壳提升散热效率，75Ω~200Ω阻值适配伺服电机回生能量泄放。

2. 精密仪器采样

场景：电流检测、信号调理
产品特性：低温漂（±50ppm/℃）、低阻值（毫欧级）、高精度

• 推荐产品1：康铜丝采样电阻5毫欧


  • 价位：0.38元
  • 优势：康铜材料温度稳定性好，2.0mm线径降低自热效应，适用于电源电流检测。

• 推荐产品2：BWL高精密金属膜低温漂无感采样电阻


  • 价位：3.5元
  • 优势：金属膜工艺实现±0.1%精度，无感设计避免高频干扰，适合ADC信号调理。

3. 消费电子维修

场景：电路板维修、原型设计
产品特性：全阻值覆盖、低成本、易焊接

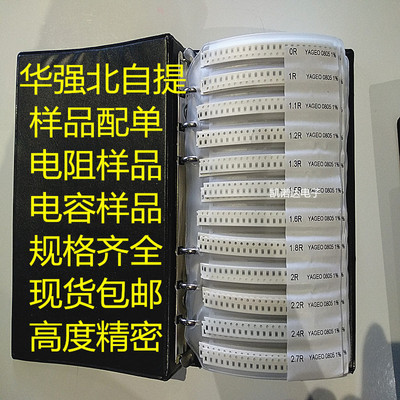

• 推荐产品1：贴片电阻本（0201~1206全系列）


  • 价位：10.5元
  • 优势：33种常用阻值各20只，覆盖手机、IoT设备维修需求。

• 推荐产品2：电磁炉电阻包（2W 25种型号）


  • 价位：9.8元
  • 优势：22Ω~2MΩ全阻值适配家电维修，陶瓷基体耐高温。

4. 可调电路设计

场景：音量调节、电路校准
产品特性：阻值可调、机械寿命长

• 推荐产品1：BC1大功率瓷盘可调电阻器


  • 价位：25元
  • 优势：50W~500W功率支持大电流调试，瓷盘基体耐电弧冲击。

• 推荐产品2：蓝白卧式可调电阻（100Ω~500KΩ）


  • 价位：1.9元
  • 优势：卧式结构节省PCB空间，碳膜线性精度达±20%。

5. 温度传感系统

场景：工业测温、医疗设备
产品特性：线性输出、长期稳定性

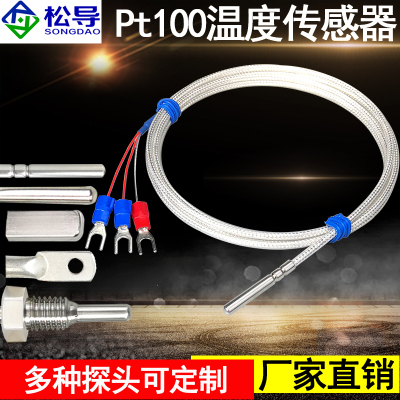

• 推荐产品1：Pt100防水温度传感器


  • 价位：9~24元
  • 优势：铂电阻精度±0.3℃，不锈钢探针耐腐蚀，支持-200℃~+200℃宽温域。

• 推荐产品2：NTC10K热敏电阻探头


  • 价位：16元
  • 优势：负温度系数特性，响应快，适用于温控器、恒温箱。

6. 高密度贴片电路

场景：手机、微型设备
产品特性：微型封装（0402）、低温漂

• 推荐产品1：0603贴片电阻（1Ω~200KΩ）


  • 价位：0.8元/50只
  • 优势：±1%精度，1/10W功率，自动化贴片效率高。

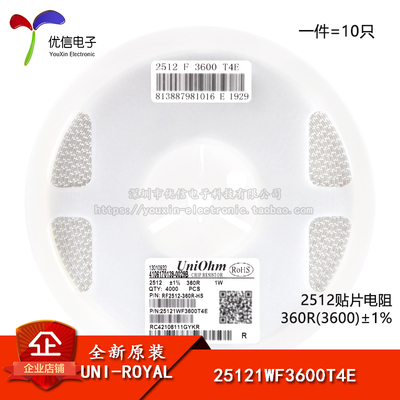

• 推荐产品2：2512贴片电阻（0.1%薄膜精密）


  • 价位：2元/10只
  • 优势：薄膜工艺温漂±25ppm/℃，用于高精度仪器基准电压。

---

三、常见问题解答

1. 电阻色环如何识别？

• 四环电阻：前两环为有效数，第三环为倍率，第四环为精度（金±5%、银±10%）。
  示例：黄紫红金 → 4 7 ×10² = 4700Ω ±5%。
• 五环精密电阻：前三环有效数，第四环倍率，第五环精度（棕±1%）。

  技巧：色环表打印贴于工作台，或使用手机APP电阻计算器。

2. 如何测量电阻好坏？

• 步骤：
  1. 断电并放电电容；
  2. 万用表调至电阻档，表笔接触电阻两端；
  3. 读数与标称值误差≤精度范围为正常（如10KΩ±5%需在9.5K~10.5KΩ）。
• 异常情况：
  • 显示“0”或蜂鸣：内部短路；
  • 显示“∞”：开路或阻值超量程。

3. 电阻烧毁的常见原因？

• 功率不足：实际功耗超过额定值（如1W电阻用于5W电路）；
• 电压击穿：高压场景未选高耐压型号（常规贴片电阻耐压仅50V~250V）；
• 硫化失效：含银电极电阻在含硫环境中阻值漂移，需选防硫化型号。

---
